HTR3306丨6路LED驱动器和GPIO控制器芯片

HTR3306 是 一 款 6 路 多功 能 LED 驱 动 器和GPIO控制器, 2.5V~5.5V电源供电。 10个IO端口中的任何一个都可以配置为LED模式或GPIO模式。

此外，任何GPIO都可以单独配置为输入或输出。通电后， 6个IO端口配置默认为GPIO输出，默认状态根据AD0和AD1决定。所有配置为输入的IO端口都会持续监控状态变化，并具有8μs 的防抖动时间， IO口的变化由INTN输出指示。

当GPIO状态通过I²C接口被读取时， INTN输出被清除。

应用：手机、 音箱、 其他消费类电子产品。

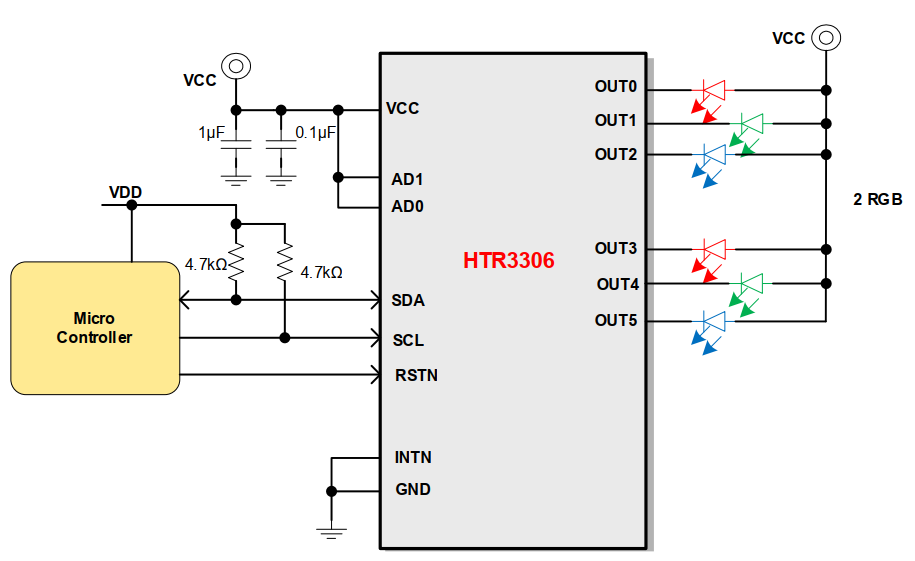

典型应用图
