HTR3229丨16×8或15×9阵列的LED驱动芯片

HTR3229是一款通过1MHz的I2C接口进行编程的支持16×8或15×9阵列的LED驱动芯片，每路LED都支持8位PWM数据进行独立调光，并且每路CSx都有8位的直流扫描数据用来支持每个点的256阶的线性PWM调光，并且每个CSx都支持256阶的直流电流可调节等级。

另外，每个LED的开路和短路状态都能被检测，HTR3229能够把开路和短路信息存储在Open-Short寄存器组中。这个寄存器组允许MCU通过I2C接口读取用以告诉MCU这些LED灯是否是在开路或者短路状态以及位置信息。

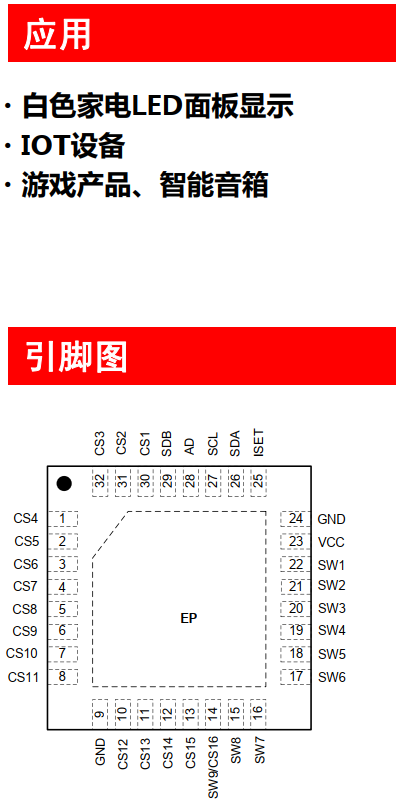

HTR3229的工作电压在2.5V到5.5V之间，并且关断电流和工作电流都非常小。HTR3229支持QFN-32(4mm×4mm)封装，可在2.7V到5.5V和-40°C to+125°C下工作。
