HTR3218是一款18路LED PWM驱动器，PWM频率可固定为3kHz或22kHz。
每一路最大输出电流可通过外置电阻REXT调节，最大38mA，并可独立控制4档可选。每一路可通过I2C单独控制256级细腻亮度调节。
主控器件通过I2C接口对HTR3218进行编程控制，通过将SDB脚拉低或软件设置可关断芯片，进入低功耗模式。
HTR3218使用QFN-24L(4mm×4mm)封装。工作电压在2.5V到5.5V，可在-40°C to +85°C工作。
![图片[1]-HTR3218丨18路LED PWM驱动器芯片](https://www.wintec-semi.cn/wp-content/uploads/2023/08/image-6.png)
![图片[2]-HTR3218丨18路LED PWM驱动器芯片](https://www.wintec-semi.cn/wp-content/uploads/2023/08/image-7.png)

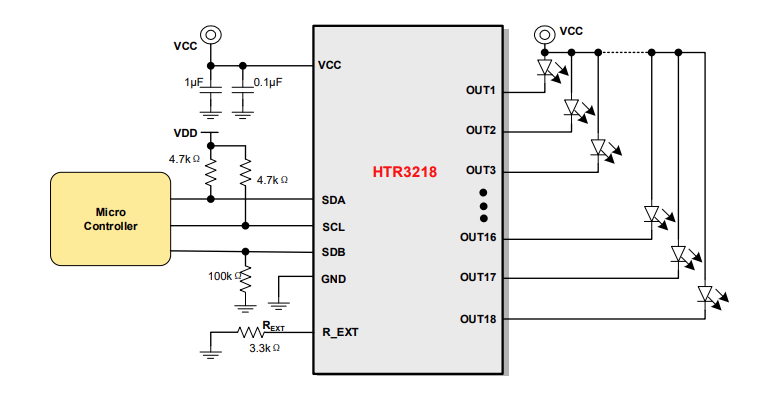

典型应用图
![图片[3]-HTR3218丨18路LED PWM驱动器芯片](https://www.wintec-semi.cn/wp-content/uploads/2023/08/image-8.png)
![图片[4]-HTR3218丨18路LED PWM驱动器芯片](https://www.wintec-semi.cn/wp-content/uploads/2023/08/image-9.png)
![图片[5]-HTR3218丨18路LED PWM驱动器芯片](https://www.wintec-semi.cn/wp-content/uploads/2023/08/image-10.png)
