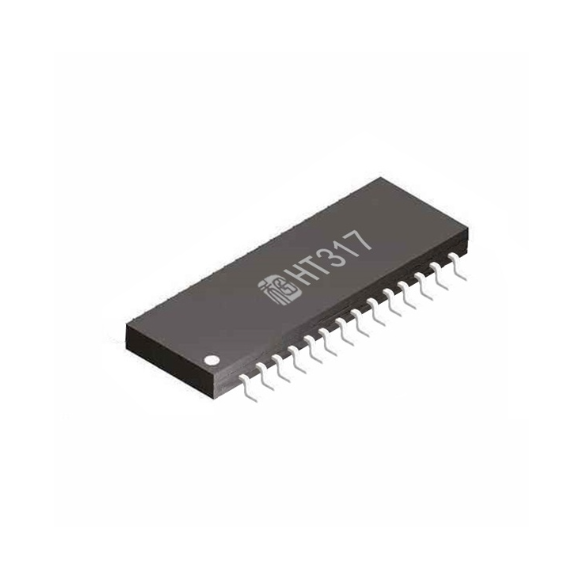

HT317 D类功放IC（42W立体声/75W单声道）

概述
HT317是一款高效D类音频功率放大器。在BTL模式，能够提供2*30W/8Ω功率输出；在PBTL模式，能够提供75W/4Ω功率输出。
HT317具有过温限幅功能，当芯片内部温度达到过温限幅点，HT317自动降低增益，使其IC能够连续播放而不间断。另外，HT317具有功率限制功能，一种是限幅功能，在输出端限制一定的输出幅度，使其不损坏喇叭。另一种为AGC防削顶失真功能，开启后，可有效改善因输入幅度过大或者电源电压降低造成的破音失真。
此外，HT317内置关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点
・输出功率
BTL，2*30W，24V/8Ω，连续
BTL，2*25W，16V/4Ω，连续
BTL，2*40W，18V/4Ω，峰值
PBTL， 75W，24V/4Ω，连续
・4.5V-26V宽电压输入范围
・超过90%效率，无需散热片
・立体声模拟差分输入
・可编程功率限制，以及AGC功能
・过温限幅功能
・输出短路、过流关断功能
・欠压异常保护功能
・无铅无卤封装，TSSOP28-PP

应用
・蓝牙音箱 ・便携式音箱
・2.1声道音箱 ・扩音器
・拉杆音箱 ・LCD电视/监视器

HT317提供AGC防破音功能，有3种模式，可有效防止因音频输入幅度过大或者电源电压降低造成的破音或者
失真。
当LIM管脚接地，为普通的输出限幅模式。
AGC防破音功能限幅幅度由PLIMT管脚电压决定。
