HT3163丨40W 免电感滤波 D类音频功放

HT3163是一款高效D类音频功率放大器。

在18V供电、THD+N=10%条件下，能够持续提供40W/4Ω功率输出。

HT3163具有先进的扩频功能来抑制EMI，使用价格低廉且小体积铁氧体磁珠可满足EMC要求。

此外，HT3163内置关断功能使待机电流最小化，还集成了短路保护、热保护和电源欠压异常保护等功能。

HT3163具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在电源电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音
享受，并保护扬声器免受过载损坏。

特性

・输出功率
15W (VDD=12V, RL=4Ω, THD+N=1%)
32W (VDD=18V, RL=4Ω, THD+N=1%)
40W (VDD=18V, RL=4Ω, THD+N=10%)
・单电源系统，4V-18V宽电压输入范围
・低静态电流: 7mA (VDD = 12V, 带LC 和负载)
・ACF防破音功能可选
・扩频功能，免电感滤波
・模拟差分/单端输入
・保护功能：过流/过热/欠压异常和短路保护

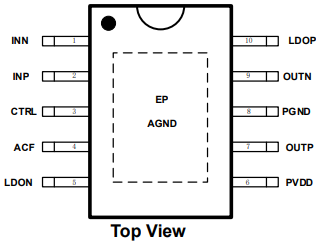

・无铅无卤封装，ESSOP10

应用领域

・条形音箱・无线智能音箱・便携式音箱 ・消费类音频应用・拉杆音箱 ・LCD电视/监视器
