![图片[1]-ATR2652S GNSS 全频段低噪声放大器](https://www.wintec-semi.cn/wp-content/uploads/2023/10/1697708306536.png)
![图片[2]-ATR2652S GNSS 全频段低噪声放大器](https://www.wintec-semi.cn/wp-content/uploads/2023/10/acc21fb9f2ab4b969a238554aca918a-768x1024.jpg)
![图片[3]-ATR2652S GNSS 全频段低噪声放大器](https://www.wintec-semi.cn/wp-content/uploads/2023/10/image-23.png)
芯片应用领域:
GNSS 导航接收机
定位功能移动设备
手持导航设备
笔记本/PAD
有源导航天线

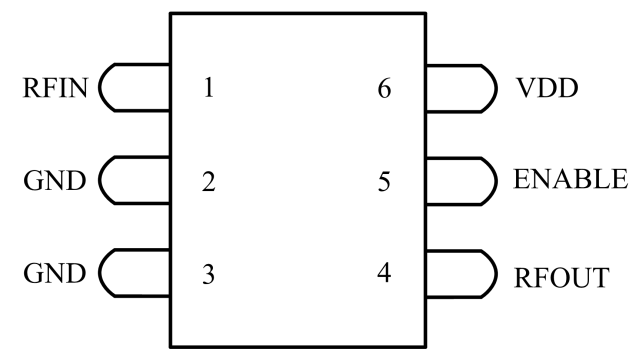

芯片封装:
SOT23-6， 6-pin， 2.9mm×2.8mm×1.1mm
主要特征:
工作带宽： GNSS 全频段
工作频段内低噪声系数:
0.75dB@1176.45MHz
0.85dB@1575.45MHz
高功率增益:
21.0dB@1176.45MHz
21.4dB@1575.45MHz
带内增益平坦度小于 0.5dB
芯片工作电流 4.5mA
单电源供电， 宽工作电压： 1.5-3.6V
芯片集成使能控制电路
内部集成温度和工艺稳定的有源偏置
封装： SOT23-6

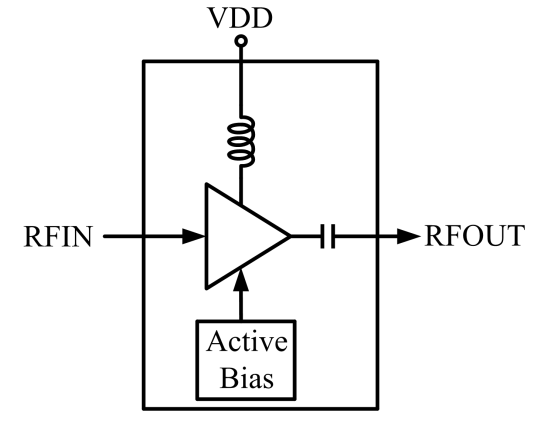

功能模块示意图:
![图片[4]-ATR2652S GNSS 全频段低噪声放大器](https://www.wintec-semi.cn/wp-content/uploads/2023/10/image-22.png)
![图片[5]-ATR2652S GNSS 全频段低噪声放大器](https://www.wintec-semi.cn/wp-content/uploads/2023/10/image-24.png)
![图片[6]-ATR2652S GNSS 全频段低噪声放大器](https://www.wintec-semi.cn/wp-content/uploads/2023/10/image-25.png)
